Unser Engineering für Ihre Produkte
Wir bieten Ihnen individuelle Konstruktionslösungen und unterstützen Sie bei der Auswahl der geeigneten Beschichtungen und Dichtungssysteme. Für die Entwicklung und Konstruktion der Hydraulikzylinder nutzt unser Engineering die neuesten FEM & FKM Tools. 3D-Konstruktionen helfen dabei den Konstruktionsprozess zu verkürzen.
Entwicklung & Konstruktion
Ob Differentialzylinder, Gleichgangzylinder, Plungerzylinder, Teleskopzylinder oder Drehdurchführung - wir entwickeln, konstruieren und berechnen jeden Hydraulikzylinder individuell für Sie als Kunde. Dabei berücksichtigen wir von Ihnen spezifizierte, sowie branchentypische Anforderungen und erfüllen gerne Ihre individuellen Wünsche.
Von Beginn an stehen wir im Dialog und beraten Sie gerne bei der Auswahl der Materialien, Dichtungssysteme, der Beschichtung der Kolbenstange und vieler weiterer konstruktiver Details. Um die beste Lösung zu liefern, ist es uns wichtig Ihre Einsatzbedingungen, wie Umgebung, Temperaturbereich, Betriebsmedien, Betriebszyklen, Geschwindigkeiten, etc. zu kennen.

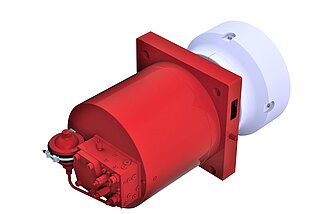

Individuelle Detaillösungen
Wir integrieren Wegmesssysteme, Druck- und Positionssensoren aber auch komplette Ventilblöcke und hydraulische Speicher in Ihre Zylinder.
HYDROSAAR hat auch Lösungen, die über die üblichen Umgebungstemperatur-Bereiche hinausgehen.
Endlagendämpfung oder mechanische Endlagenverriegelung? Kein Problem.
Teleskopzylinder in einfachwirkender und doppeltwirkender Ausführung bieten wir Ihnen in individueller Ausführung für Ihre spezifische Anforderung an.
Dimensionierung & Berechnung
Die Berechnung der Hydraulikzylinder ist integraler Bestandteil der Produktkonstruktion und erfolgt mit komplexen Berechnungstools unter Berücksichtigung verschiedener Regelwerke und Normen.

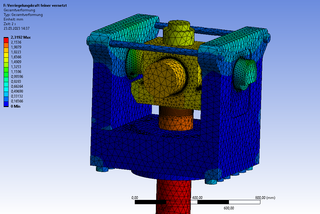

Wir nutzen moderne FEM Software zur Gestaltoptimierung bei Leichtbaukonstruktionen und für den Lebensdauernachweis bei vielen Lastwechseln.
Produkte
Hydraulikzylinder Typen

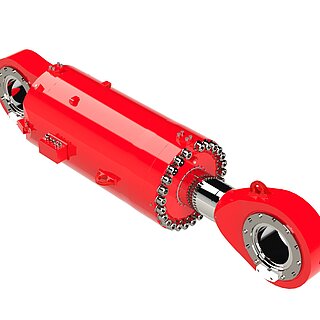

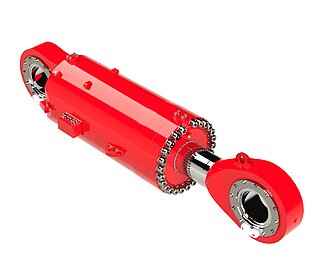

- Differentialzylinder

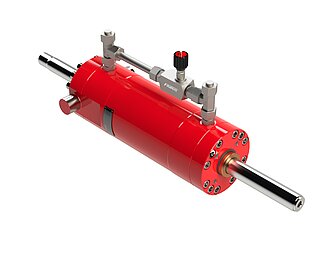

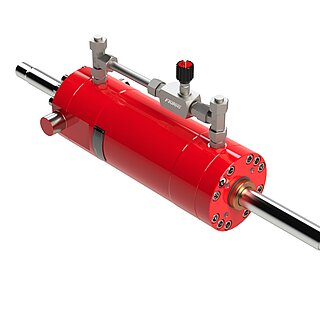

- Gleichgangzylinder

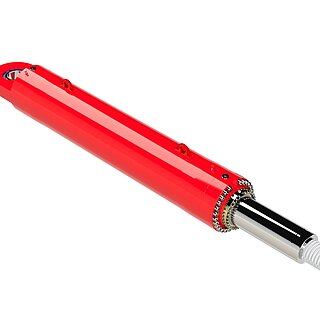

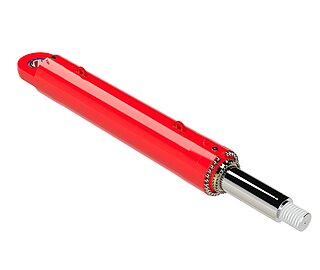

- Plungerzylinder
- Teleskopzylinder einfachwirkend
- Teleskopzylinder doppeltwirkend
Befestigung
- Lasche (Buchsen-/Gelenklager)

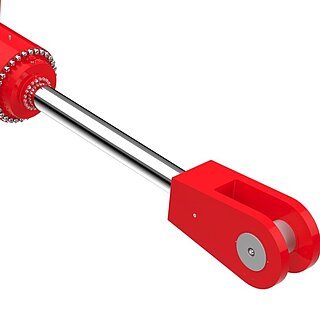

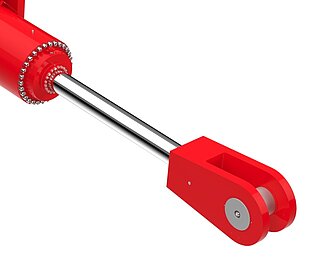

- Gabel

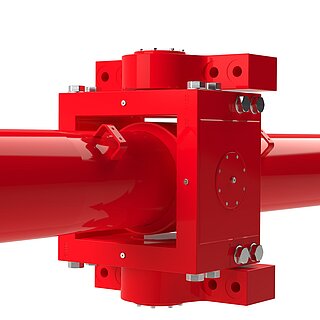

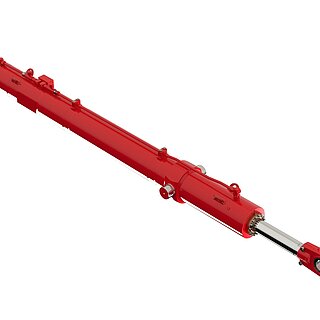

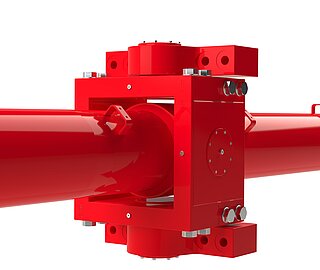

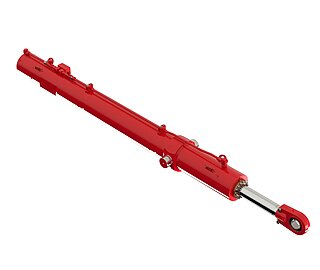

- Schwenkzapfen oder Vollkardanik

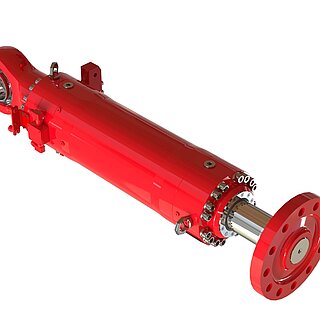

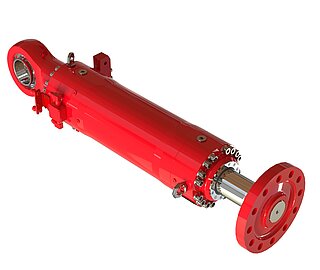

- Flanschbefestigung
- Kugelkopf
Kolbenstangen
Die richtige Auswahl des Grundwerkstoffs und der Oberflächenbeschichtung der Kolbenstange sowie deren Ausführung ist entscheidend für Lebensdauer und Funktionalität des Hydraulikzylinders.
Das Spektrum der eingesetzten Materialien für Kolbenstangen reicht dabei vom unlegierten Baustahl über hochfeste Feinkorn- und Vergütungsstählen bis zum Edelstahl.
Das umfassend erprobte Beschichtungsprogramm für Kolbenstangen reicht von einfachen galvanischen Beschichtungen bis zu HVOF-Beschichtungen und Laser-Beschichtungen für höchste Korrosionsbeständigkeit und Abrasionsbeständigkeit.

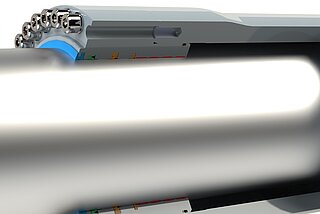

Dichtung & Führung
- individuelle Dichtungsauswahl abhängig von Ihren Anwendungsparametern (Regelfunktion, Lasthaltefunktion, hochfrequente Anwendung, Verfahrgeschwindigkeit, …)
- Hoch- und Tieftemperatur-Lösungen
- Einsatz spezieller Hydraulikmedien

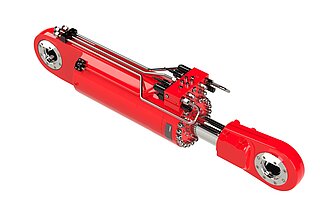

Integration
- einfache und redundante Wegmesssysteme
- Drucksensoren, Positionssensoren und Kraftmessdosen
- Ventile und komplette Ventilblöcke
- Speicher
- Verdrehsicherungen

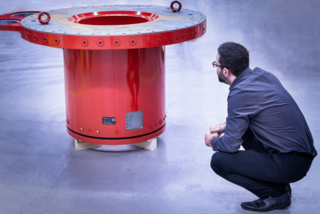

Sonder-Drehdurchführungen
Hydraulische Drehdurchführungen werden zur Übertragung von Medien zwischen zwei rotierenden Bauteilen eingesetzt. Sie kommen in einer Vielzahl unterschiedlicher Anwendungen zum Einsatz wie z.B., mobilen Arbeitsmaschinen, Kranen oder im Bereich Offshore.
HYDROSAAR entwickelt, konstruiert und fertigt Sonder-Drehdurchführungen, die individuell auf Kundenanforderungen angepasst sind. Dadurch können Forderungen, wie geringe Einbaumaße, große Anzahl an Kanälen, hohe Lebensdauer oder die Verwendung besonderer Medien und Werkstoffe realisiert werden. Ebenso ist die Anbindung einer Vielzahl von Anbauteilen, wie Drucküberwachung oder Schleifringübertrager möglich.
Auf Kundenwunsch ist auch eine Produktzertifizierung durch Abnahmegesellschafen wie DNV möglich.
Technische Daten
| Betriebsdruck | bis 400 bar (höhere Drücke auf Anfrage) |
| Drehwinkel | 360° (intermittierend oder kontinuierlich) |
| Kanalzahl | 2-20 Kanäle, größere Anzahl auf Anfrage |
| Außendurchmesser | bis 800 mm, größere Durchmesser auf Anfrage |
| Länge | bis 1.500 mm, größere Längen auf Anfrage |
| Medium | Hydrauliköl, Schmierfett, Kühlflüssigkeit, Druckluft, Diesel |
| Betriebstemperatur | -40°C bis 60°C |
| Werkstoff | C-Stahl, Edelstahl |
| Dichtungen | reibungsoptimierte Spezialdichtungen |
| Beschichtung | verschleißarme Spezialbeschichtung mit hohem Korrosionsschutz |
| Anbauteile | Anbau & Integration elektrischer Schleifringübertrager, |
| Lackierung | unterschiedliche Lacksysteme von 240h bis 1440h NSS |
